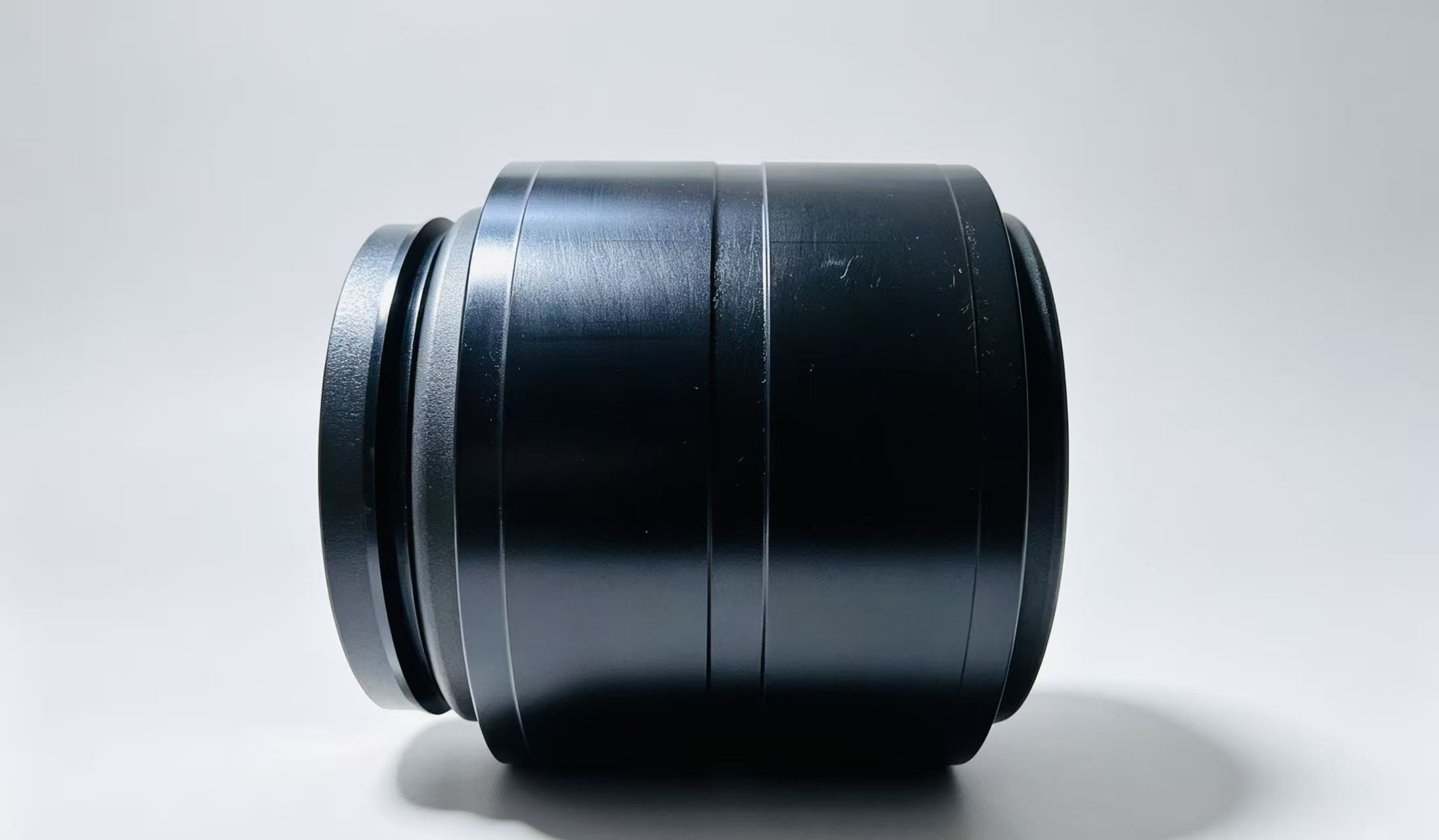

HM124649 OR-641152 Railway train bearings
HM124649 is imperial TDO integral double‑cup double‑row tapered roller bearing from Boyuan, two cone assemblies HM124649 plus one‑piece double‑cup HM124616XD with stamped‑steel cage, AAR‑C class railway axle‑box bearing.
| 项目 Item | 公制 Metric | 英制 Imperial |
|---|---|---|
| 内径 d Bore | 119.957 mm | 4.7227 in |
| 外径 D Outer Diameter | 194.873 mm | 7.6722 in |
| 单内圈宽度 B Cone width | 57.150 mm | 2.2500 in |
| 双外圈总宽 C Double cup width | 131.351 mm | 5.1713 in |
| 装配总宽 T Assembly width | 125.255 mm | 4.9312 in |
| 重量 Weight | 18.80 kg | 41.45 lb |
| 参数 Rating | 公制 Metric | 英制 Imperial |
|---|---|---|
| C1 双列动载荷 (10⁶转) | 662 000 N | 149 000 lbf |
| C90 单列动载荷 (9000 万转) | 98 600 N | 22 200 lbf |
| C90 (2) 双列动载荷 (9000 万转) | 172 000 N | 38 700 lbf |
| Ca90 轴向动载荷 (9000 万转) | 44 600 N | 10 000 lbf |
TDO 一体式双外圈背对背双列重载结构；外圈 HM124616XD 兼容 HM124646、HM124649 两款内圈，本型号适配 119.957 mm 轴颈。
滚子对数修形，抗冲击抗震动，承受重载径向与双向轴向复合载荷，适配铁路颠簸重载工况。
优化滚子‑滚道接触，降低摩擦与运转温升，延长润滑脂服役周期。
冲压钢保持架，耐受重载冲击；支持发黑、磷化表面处理。
精度 P0/P6/P5 可选；游隙 C0/C2/C3/C4 可选；开式结构，铁路工况必须配套外部密封组件。
⚠️HM124646 / HM124649 内圈内径互不相同，严禁交叉混用，必须成套装配。
